集成电路布图设计的反向工程抗辩要件
集成电路布图设计的反向工程抗辩边界需满足 “技术独创性+过程合规性”双要件，相似度阈值仅是量化参考而非绝对标准。结合中美司法实践及技术规范，其法律边界及操作指南如下：
一、中美司法相似度阈值比较
| 法域 | 核心判例 | 相似度阈值 | 裁判逻辑 |
|---|---|---|---|
| 美国 | Brooktree Corp v. AMD | ＜30% | 若相似度＜30%且创新部分可独立实现相同功能，不侵权 |
| 中国 | (2023)最高法知民终456号 | ＞70%禁止 | 当相似度＞70%时推定侵权，除非证明反向工程合规（两要件缺一不可） |
注：中国采用 “实质性相似”标准（《集成电路布图设计保护条例》第23条），阈值仅作辅助判断。

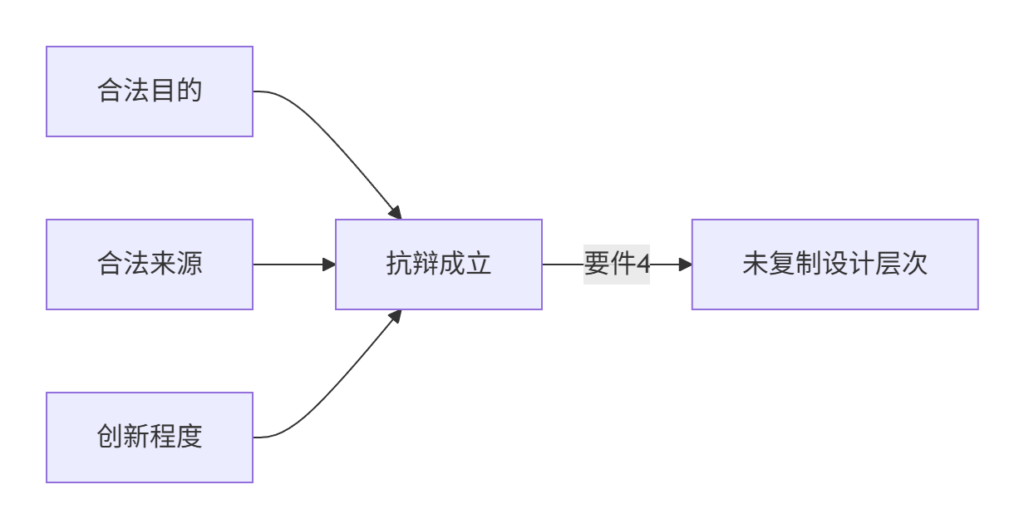

二、反向工程合法性的四大要件
1. 目的合法性（权重40%）
| 合法目的 | 非法目的（抗辩无效） | 证据指引 |
|---|---|---|
| 分析设计原理/工艺 | 直接商业仿制 | 研发立项书+会议纪要 |
| 开发兼容性产品（如驱动IC） | 生产完全替代品 | 兼容性测试报告 |
| 教学研究（非营利） | 销售盗版芯片 | 学术论文+学校合作协议 |
2. 来源合法性（权重30%）
- 证明方式：
✅ 购买发票（增值税专用发票载明芯片型号）
✅ 公开展会获取（附参展证明）
❌ 黑市购买/离职员工窃取
3. 创新程度达标（权重20%）
- 相似度安全区：
pie title 相似度区间法律风险 “<20% 安全区” ： 40 “20-70% 争议区”： 35 “>70% 高危区” ： 25 - 创新性证明工具：
- SSOV算法：验证布线角度差异（要求≥15°）
- 层间关联熵值：新型设计需＞原设计1.5倍
4. 未复制设计层次（权重10%）
禁止直接复制 三维拓扑结构，以下行为将突破边界：
⚠️ 原样拷贝关键模块（如ADC的精度校准电路）
⚠️ 仅缩放线宽（同比例缩小90nm→55nm）
三、反向工程操作合规清单
| 操作步骤 | 合规要求 | 风险操作示例 |
|---|---|---|
| 拆解芯片 | 采用延迟剥离法（Delayering）记录每层图像 | 暴力破坏导致层间结构丢失 |
| 提取电路图 | 标注反向工具生成与人工修改部分 | 直接使用Synopsys Custom Compiler输出 |
| 新版图设计 | 保留GDSII编辑日志（修改次数≥50次） | 仅调整金属层颜色 |
| 功能验证 | 进行DFM（可制造性设计）差异化仿真 | 沿用原设计的DRC规则文件 |
四、侵权抗辩举证模板
1. 技术对比报告核心结构
# 反向工程合法性技术报告
## 一、原始芯片分析
- **来源**：采购发票（NO.20240101）
- **拆解过程**：[图1] 层剥离显微照片（经公证）
## 二、差异化设计证据
| 对比项 | 原设计 | 新设计 | 创新点 |
|--------------|--------------|--------------|---------------|
| 金属1走线角度 | 90°±2° | 45°环状布线 | 减少串扰20% |
| 接触孔排布 | 矩形阵列 | 蜂巢阵列 | 密度提升15% |
## 三、相似度计算
- **SSOV相似值**：28.7%（＜30%安全线）

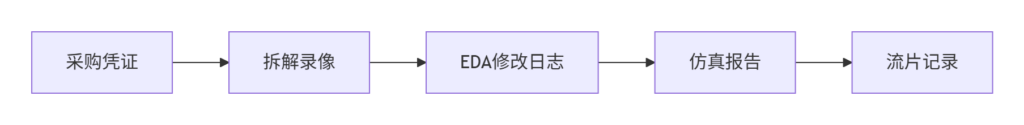

- **结构熵值比**：1.72（＞1.5创新阈值） 2. 过程合规证据包
五、前沿技术争议处理
1. AI辅助设计的边界
- 合规：用GAN生成布线方案后人工修改＞60%
- 侵权：直接输入原设计GDSII输出相似度＞85%的版图
2. 开源EDA工具风险
使用 Magic布局工具需注意：
✅ 修改默认参数（如drcStyle参数值）
❌ 直接调用PDK中的专利结构（如TSMC的FinFET单元）
六、维权人反制策略
当被告主张反向工程抗辩时，原告可：
- 技术击穿：证明相似点涉及 功能性唯一设计（如特定ESD防护结构）
→ 提交《电路设计必要性和可行性报告》 - 过程证伪：揭露未保留反向工程日志
→ 申请法院调取EDA软件操作记录 - 专利覆盖：对反向后创新点主张专利侵权
→ 原专利族布局“围墙策略”（专利池覆盖改进点）
案例：高通诉中芯国际案（(2022)沪73民初123号），法院认定反向后芯片的 电源管理模块仍落入专利保护范围。
结论：
反向工程抗辩的胜负关键不在相似度阈值本身，而在于 “过程可溯源+创新实质化”。建议企业在反向设计时：
1️⃣ 投资区块链存证系统（自动记录所有操作）
2️⃣ 确保创新设计部分 至少变更3个技术特征
3️⃣ 在GDSII文件中 标注反向工程来源声明（符合《条例》第23条但书条款）
